| Деталь | Номинал | Фактически измерено |
|---|---|---|
| L1 (НЧ) | 2.8 mH | 2.829 mH DCR: 0.5 Ohm на феррите |
| L2 (СЧ) | 1.0 mH | 1.018 mH DCR: 0.2 Ohm на феррите |
| L3 (СЧ) | 1.5 mH | 1.498 mH DCR: 0.3 Ohm на феррите |
| L4 (ВЧ) | 0.3 mH | 0.3036 mH DCR: 0.5 Ohm на воздухе |
| C1 (НЧ) | 10 uF | 10 uF 100v неполярный электролит |
| C2 (СЧ) | 4.7 uF | 4.7 uF 63v неполярный электролит |
| C3 (СЧ) | 8.2 uF | 8.2 uF 63v неполярный электролит |
| C4 (ВЧ) | 3.3 uF | 3.3 uF 63v неполярный электролит |
Индуктивность катушек измерена с помощью DATS V3 и имеет отклонение 1-2%.
Для улучшения звука на ВЧ и СЧ рекомендуется заменить штатные электролиты на пленочные полипропиленовые конденсаторы (MKP) того же номинала

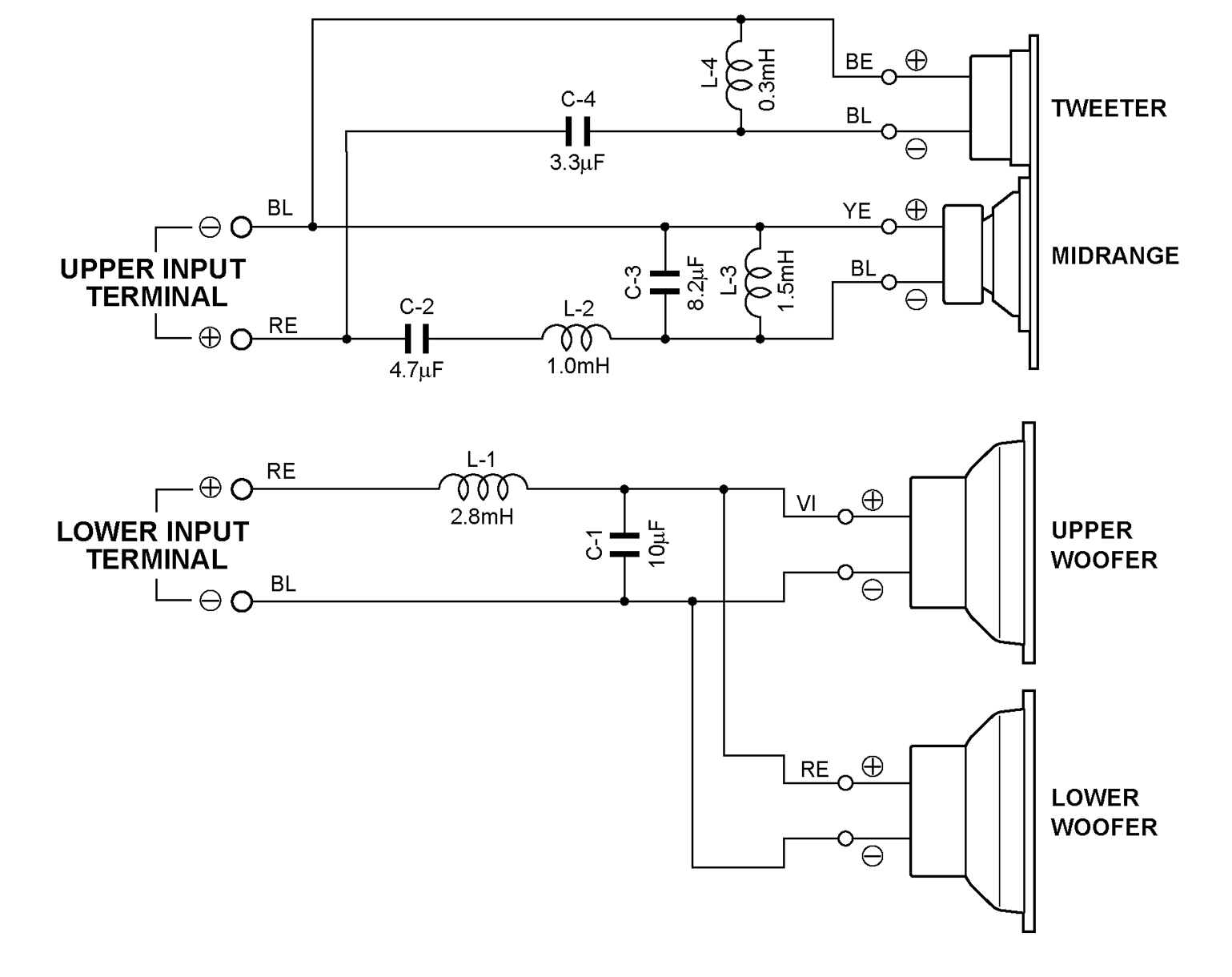

В некоторых версиях схем для Yamaha NS-555 в ВЧ-секции указан конденсатор 2.7 мкФ. Однако в данной ревизии (подтверждено физическим осмотром и официальным мануалом) установлен конденсатор C4 номиналом 3.3 мкФ 63V (в коричневом корпусе).
Если вы решите заменить конденсаторы на пленочные и катушки на намотанные толстым проводом на воздушном сердечнике, даже не пытайтесь размести это всё на старой плате кроссовера - потеряете время и нервы. Сразу разделите кроссовер на две или три платы. НЧ-плату разместите на дне клонки, совместную ВЧ-СЧ или разделные ВЧ и СЧ платы разместите на задней стенке. Разнесение плат позволит снизить влияние магнитных полей катушек друг на друга.
Чтобы легче оценить влияние замены конденсаторов и катушек на звучание, может быть полезным отключить НЧ секции в переделанной и оригинальной колонке и прослушивать только связку ВЧ-СЧ.
Буду благодарен, если вы напишете уточнения, критику и предложения в коментариях. Если вы поделитесь информацией о схемах и номиналах других акустических систем, я смогу разместить их на этом сайте.
